EDC15C4 / DDE4 MAPSWITCH

Zwei Maps.
Deine Entscheidung.

Ein Steuergerät. Zwei Möglichkeiten.
Der Mapswitch exklusiv für das EDC15C4, auch als DDE4 bekannt — selbst entwickelt, selbst programmierbar.

Mapswitch entdecken ↗Hardware ansehen ↓
02 frei programmierbare Maps12 V Eingang zur Umschaltung

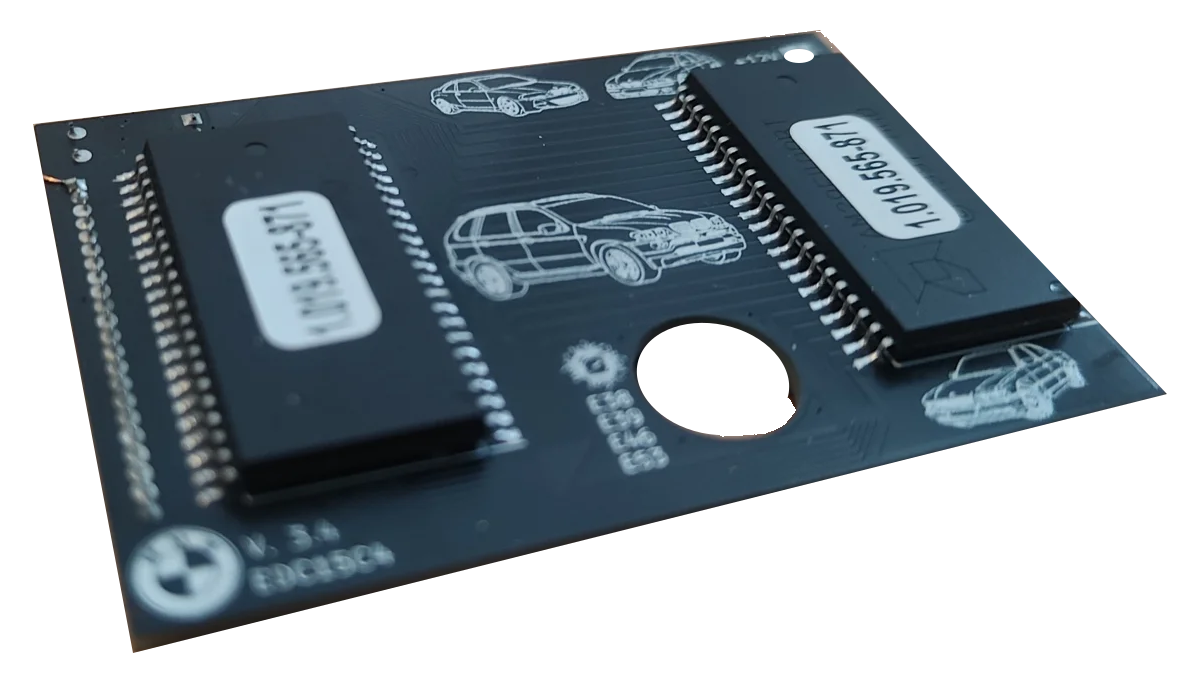

Der entwickelte Mapswitch mit zwei Speicherchips auf einer dunklen Platine
ORIGINAL HARDWARE
MAPSWITCHEDC15C4 / DDE4 ↗
↳ Kleine Platine.
2 Möglichkeiten.
ENTWICKELT FÜR3er · E465er · E397er · E38X5 · E53EDC15C4 / DDE4
01 / DAS PRINZIP

Dein Setup.
Doppelt gedacht.

Beide Maps programmierst du selbst. Über einen normalen 12-Volt-Eingang wechselst du zwischen den beiden. Der Mapswitch wurde speziell und ausschließlich für das EDC15C4 entwickelt. Bei BMW ist dieses Steuergerät auch als DDE4 bekannt.

UMSCHALTUNG ENTDECKENSCHEMATISCHE DARSTELLUNG
UMSCHALTEINGANG
MAPSWITCHEDC15C4 / DDE4
01
Map ASelbst programmierbar
02
Map BSelbst programmierbar
Map A aktiv12-V-Eingang oben betätigen

Interaktive Veranschaulichung der Umschaltung. Die Zuordnung von Eingangssignal und Map ist hier beispielhaft.

/ 01

Zwei Maps.
Deine Programmierung.

Keine vorgegebenen Profile: Beide Maps können von dir selbst programmiert werden.

/ 02

Ein Eingang.
Klare Umschaltung.

Ein normaler 12-Volt-Eingang dient zum Wechsel zwischen den beiden Maps.

/ 03

Eigene Entwicklung.
Echte Hardware.

Vom einzelnen Modul bis zum Einbau ins Steuergerät: Hier siehst du den tatsächlichen Mapswitch.

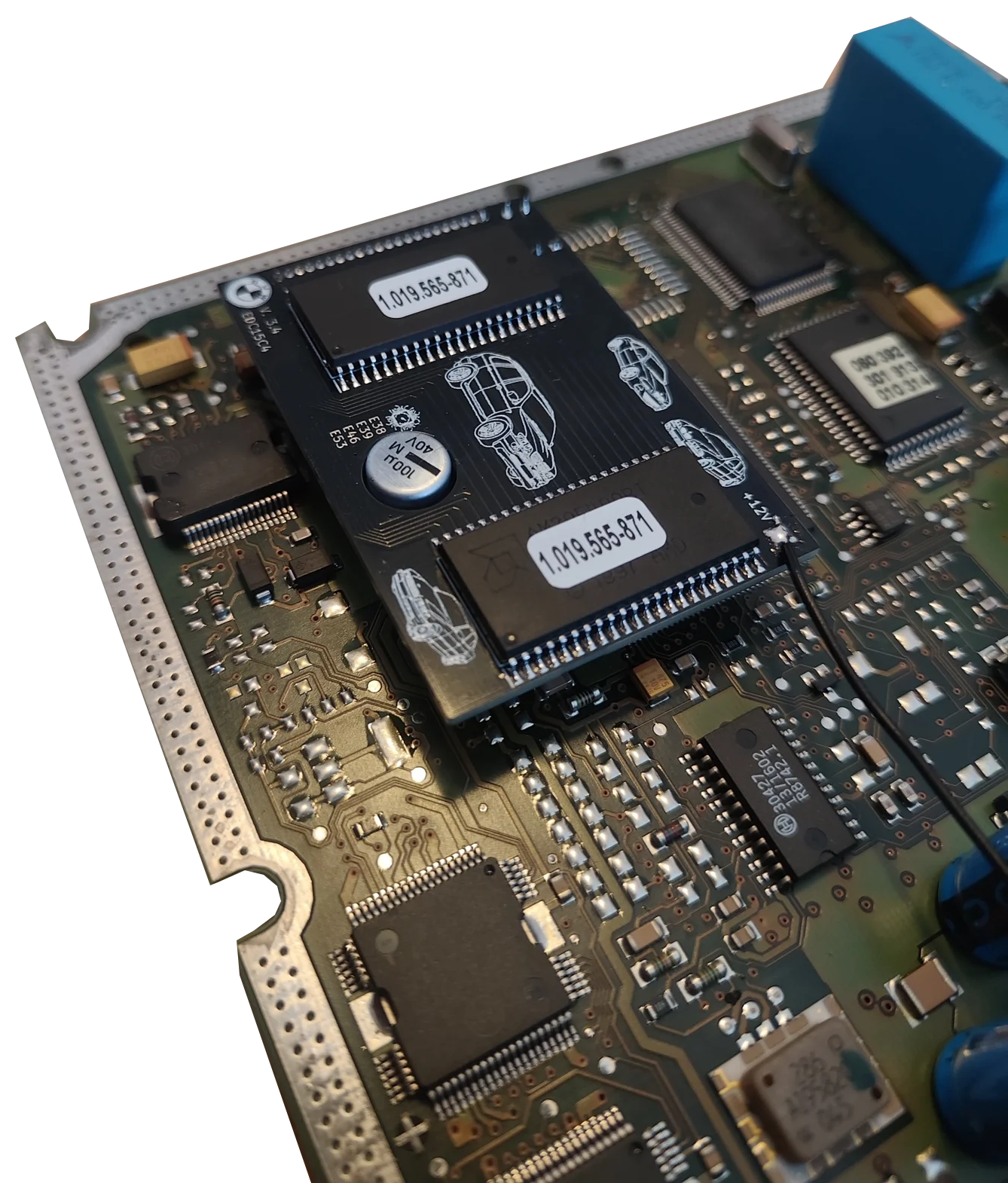

Mapswitch auf der Platine eines geöffneten Steuergeräts eingebaut02 / IM STEUERGERÄT
02 / DIE INTEGRATION

Passt ins System.
Erweitert die
Möglichkeiten.

Der Mapswitch sitzt direkt im Steuergerät. Die Einbauaufnahmen zeigen das Modul auf der geöffneten ECU-Platine — aus nächster Nähe, bis ins Detail.

Steuergerät
EDC15C4 · BMW DDE4
Motoren
M57D25 / M57D30 · 1. Generation
Maps
2 · selbst programmierbar
Umschaltung
12-Volt-Eingang
Einbau im Detail ansehen ↗
03 / DIE PLATTFORMEN

Vier Baureihen.
Eine gemeinsame Basis.

Ausschließlich für das EDC15C4 (BMW DDE4). Dieses Steuergerät wird beim M57D25 und M57D30 der ersten Generation verwendet. In den folgenden Baureihen zählt die tatsächlich verbaute Kombination aus Motor und Steuergerät.

3er

BMW E46

EDC15C4 / DDE4
5er

BMW E39

EDC15C4 / DDE4
7er

BMW E38

EDC15C4 / DDE4
X5

BMW E53

EDC15C4 / DDE4

Nur EDC15C4 / DDE4 mit M57D25 oder M57D30 der ersten Generation. Die Baureihe allein bestätigt keine Kompatibilität; Motor und Steuergerät vor dem Einbau prüfen.

MAPSWITCH / EDC15C4 / DDE4

Zwei Maps.
Dein nächstes Setup.
